Dopuštenje Z-19.15-1635

Zaštita pregradom od kamene vune u pločama (mekana pregrada) za brtvljenje zidnih i stropnih prodora pojedinačnih kabela, kabela u snopovima ili električnih instalacija na nosačima (uključujući i optičke kabele) bez ograničenja ukupnog presjeka pojedinog kabela i njihove potporne strukture (kabelske police, kabelske ljestve, kabelski vodiči) od čelika, aluminija ili plastike.

Primjena

U svim klasifikacijama vatrootpornih:

• zidova (od opeke / betona / porobetona / lagani pregradni zid ≥ 100 mm)

Max. veličina prodora: h = 200 cm,

b = 100 cm

• stropnih prodora (beton ili porobeton ≥ 150 mm)

max. veličina prodora: b = 60 cm,

l = ∞

Prednosti:

• premaz se nanosi kao sprej, četkom ili gladilicom,
• pri premazivanju premaz ne kapa, čist posao,
• jednostavna ugradnja i nakon provlačenja naknadnih instalacija,
• odobreno za lagane pregradne zidove,
• kratka duljina premaza kabela od 20 cm u zidnom prodoru ili 15 cm u stropu,
• moguće nanošenje disperzijske boje na bazi vode,
• ugradnja proboja moguća u prostorima s nadtlakom ili podtlakom,
• nije potrebno premazivati građevinske dijelove izvan samog prodora,
• moguća zaštita s jedne strane,
• premaz je otporan na vlagu i UV-zračenje

Upute za montažu

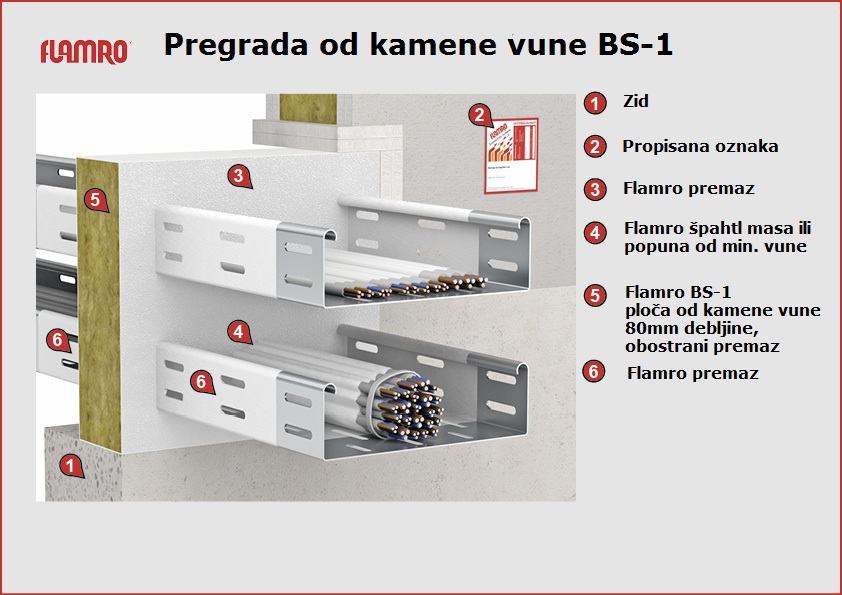

Otvori (prodori) u građevinskim dijelovima moraju biti popunjeni sa FLAMRO BS-1 pločom od kamene vune, s jedne strane, koja se ljepi sa FLAMRO BMS tako da sam otvor bude čvrsto zatvoren. Spojeve između FLAMRO BS-ploča od kamene vune i špalete u građevinskom dijelu, spojeve između komadića vune kao i spojeve vune i kabela isto tako treba popuniti s FLAMRO BMS do potpune zabrtvljenosti.

Udaljenost između pojedinih kabelskih slojeva treba biti cca. 50 mm, a između gornjeg sloja kabela i podgleda špalete mora biti min. 60 mm prostora. Kabeli mogu ležati na donjoj špaleti te sa bočnih strana dodirivati špaletu.

Kabeli i nosači kabela kod prolaza kroz zid moraju sa obje strane prodora biti premazani s FLAMRO BMA u dužini od 20 cm i debljine 3-1 mm, a kod prolaza kroz stropove 15 cm u debljini od 3-1 mm premaza.

Svaki kabelski prodor mora biti trajno obilježen sa propisanom oznakom od instalacijske tvrtke. Oznaka mora biti pričvršćena uz svaki zabrtvljeni prodor.

Identifikacijske oznake su dostupne od strane proizvođača FLAMRO – Brandschutz-Systeme GmbH.

U RH propisane oznake za hrvatsko tržište posjeduje tvrtka zastupnik NADING d.o.o.

Naknadne instalacije

Naknadne instalacije se mogu bez problema provlačiti a nastale fuge se rješavaju brtvljenjem pomoću FLAMRO BMS ili FLAMRO BMK te premazuju sa FLAMRO BMA.
