Dopuštenje S 90 – S 120 Z-19.15-1762 Zidni prodnor Z-19.15-1763 Stropni prodor

Elastični protupožarni blokovi za brtvljenje zidnih i stropnih prodora pojedinačnih kabela, kabela u snopovima svih vrsta (uključujući i optičke kabele). Bez ograničavanja ukupnog presjeka svakog kabela, kao i nosača (kabelske police, nosači, ljestve) od čelika, aluminija ili plastike. Pojedinačne čelične i plastične cijevi promjera <15 mm.

Područje primjene

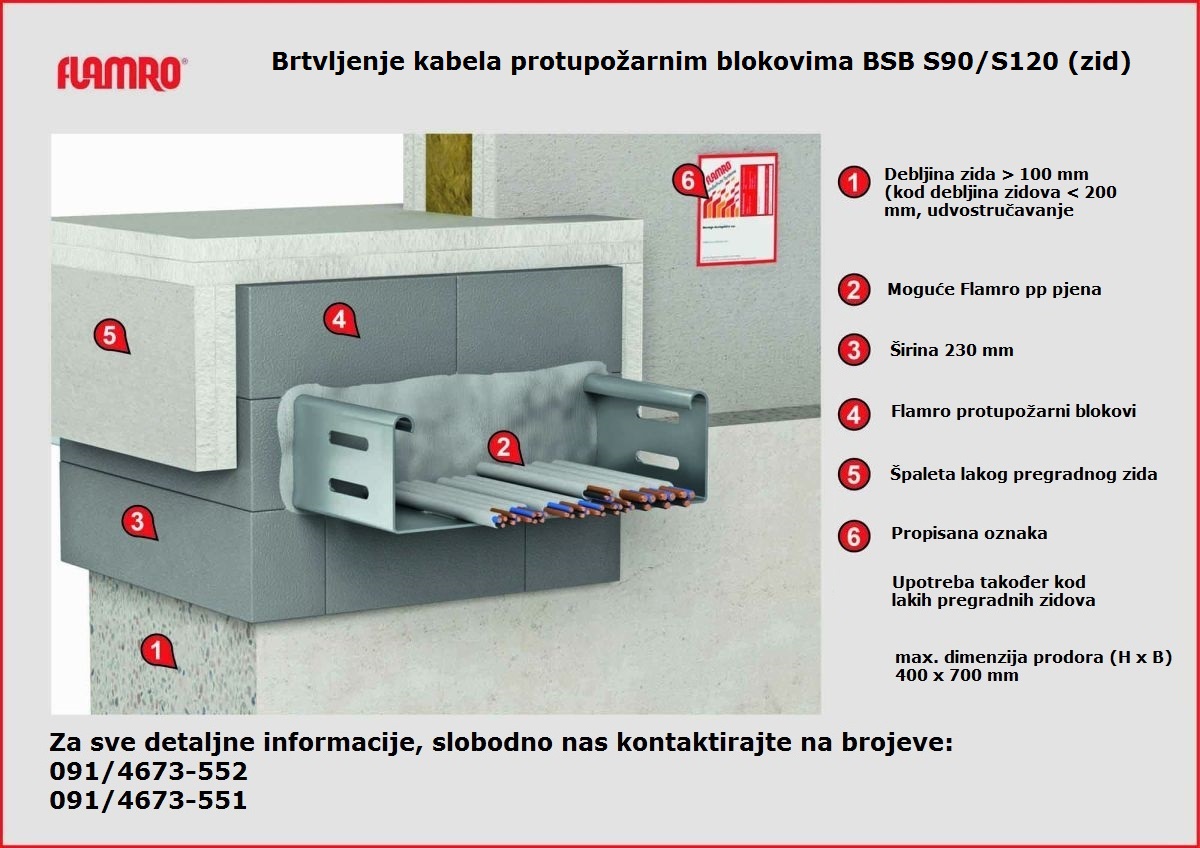

Zid S90 – S120: ugradnja u min. 10 cm debele zidove od opeke, betona, kao i u min. 10 cm debele lagane pregradne zidove.

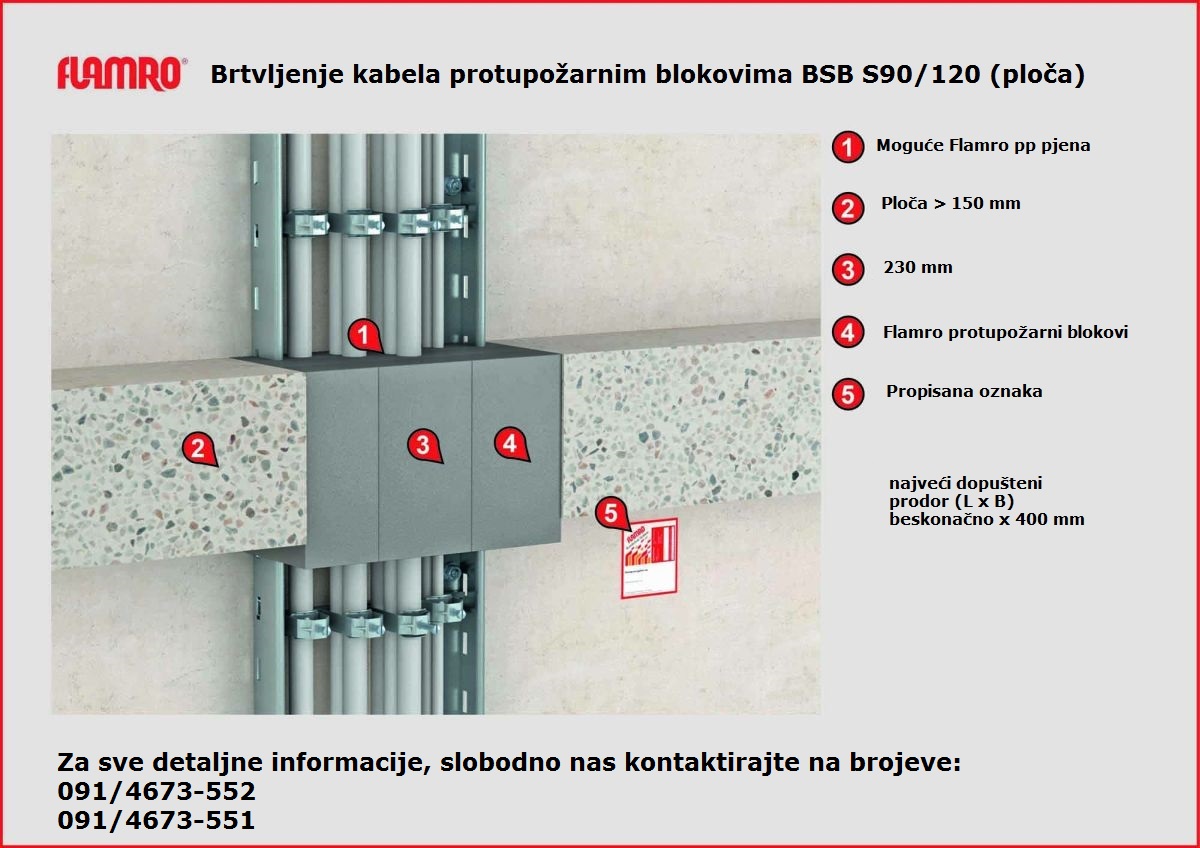

Ploče S90: ugradnja u min. 15 cm debele betonske ploče, debljine brtvljenja za S90 – S120: Debljina brtve 23 cm.

Max. Dopuštena veličina prodora:

Zid (B x H) max. 70 x 40 cm

Ploča (B x L) max. 40 x ∞

Prednosti

• U kombinaciji sa protupožarnom pjenom za naknadna polaganja i ispunu.
• Otporan na vlagu i kondenzaciju.
• Blokovi se ne trebaju ljepiti tijekom ugradbe.
• Otporan na starenje.
• Blokovi su fleksibilni, te nakon međusobne kompresije poprimaju prvobitni oblik.
• Jednostavna ugradnja rezanjem blokova.
• Nije potrebno dodatno premazivanje.
• Ugradnja je potpuno čista.
• Dimotjesno prema DIN 4102, dio 9.
• Vrlo fleksibilan sustav za brtvljenje za različite oblike i zahtjevne prodore.
• Širina pasica špalete ako je potrebno je maksimalno 2,5 cm.

Upute za montažu

Očistiti prodor od prašine i masnoća prije montaže. FLAMRO BSB paše točno, uzdužno odrezan i položen sa pomakom fuge (23 cm), tako da se napravi tijesan spoj sa špaletom prodora. Postojeće šupljiine popunjavaju se sa Flamro BSS (protupožarnom pjenom).

Zid: Udaljenost između pojedinih kabelskih slojeva, kao i između gornjeg sloja kabela i podgleda špalete 40 mm, razmak sa strane i odozdo 0 mm.

Strop: Granična zona najmanje 0 mm, min 40 mm između slojeva kabela.

Svaki kabelski prodor mora biti trajno obilježen sa propisanom oznakom od instalacijske tvrtke. Oznaka mora biti pričvršćena uz svaki zabrtvljeni prodor.

Identifikacijske oznake su dostupne od strane proizvođača FLAMRO – Brandschutz-Systeme GmbH.

U RH propisane oznake za hrvatsko tržište posjeduje tvrtka zastupnik NADING d.o.o.

Naknadni popravci

FLAMRO BSB / BSS ostaje i nakon stvrdnjavanja fleksibilan, što naknadno provlačenje instalacija čini jednostavnim. U tom slučaju se napravi kružni prodor od najmanje 1 cm, a zatim se zapuni sa FLAMRO BSB / BSS
